纺织机械，辊筒转子动平衡

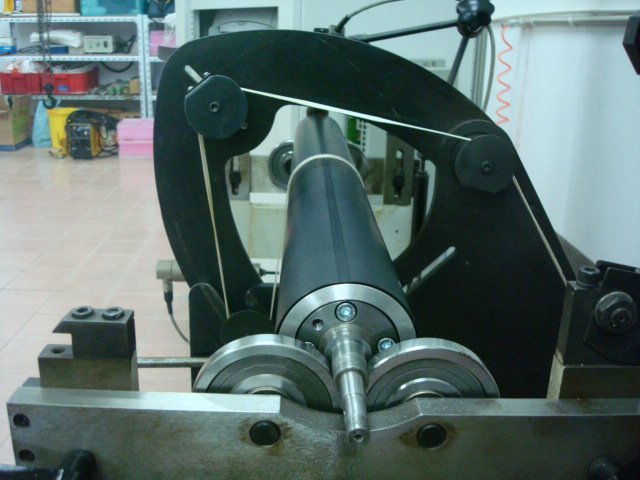

各类纺织机械，辊筒转子动平衡

辊筒转子动平衡工艺的提示（QB/T 3917-1999）

4.1 由于绝大部分烘缸或辊筒都属于刚性转子，因此动平衡工艺是比较简单的。这里提出二点，务请注意：

A   烘缸或辊筒在动平衡时，务必装配完整。动平衡中一般是不带传动齿轮的，因此对齿轮的不平衡量也应给予适当的处理。

B   对于停放时间较长的烘缸和辊筒，需在平衡转速上维持一定时间后再进行测量校正。

4.2 用三个校正面的辊筒，在低速平衡时，三个校正量可按附录E所介绍的方法分配。

4.3 对于挠性的辊筒，应进行全速动平衡，即在结构转速上进行平衡。工序推荐如下：

A    辊筒先用三个校正面进行低速平衡，品质应达到规定品级以上。

B    将辊筒升速到结构转速，测量剩余第一阶振型不平衡当量UR}(详见附录C)，如果满足第4.2条要求，则转子可认为平衡合格;如果尚未满足，则应按矢量平衡原理给予校正。

5. 动平衡对设计及制造的要求

5.1 辊筒与烘缸在设计上应尽量保证其几何结构上的轴对称。

5.2 对于需装拆的零件(如缸盖上的人孔盖)，应有定位装置。

5.3 设计时应考虑动平衡时的驱动和支撑的要求。

5.4 校正面上应有足够的校正量固定空间，校正量的固定必须牢固可靠。

5.5 对于原始不平衡量较大的零件(如缸盖)，宜先单独进行静平衡校正。

5.6 当采用中间校正面时，不应降低辊筒的使用寿命。

6. 平衡品质的鉴定方法与允许误差

6.1 烘缸或辊筒经动平衡后所达到的实际品质，可用试验鉴定，即用试验方法测定两端校正面上所存在的实际剩余不平衡量，以看它是否小于允许值。试验方法可用八点法对两端校正面分别进行，由一f烘缸与辊筒的两个校正面总是距轴承较近，而相互距离较远，因此校正面间的相互影响是可以忽略的。

有代表性的辊筒与烘缸的平衡品级值

G1     有特殊需要的辊筒

G2.5   各种卷纸辊、复卷机底辊、各种引纸辊、案辊、胸辊、驱网辊、上、下伏辊

G4     各种导辊、压榨铁辊、烘缸、毯缸、冷缸、施胶和涂料辊

G6.3   压榨石辊、支撑辊、包装机辊
